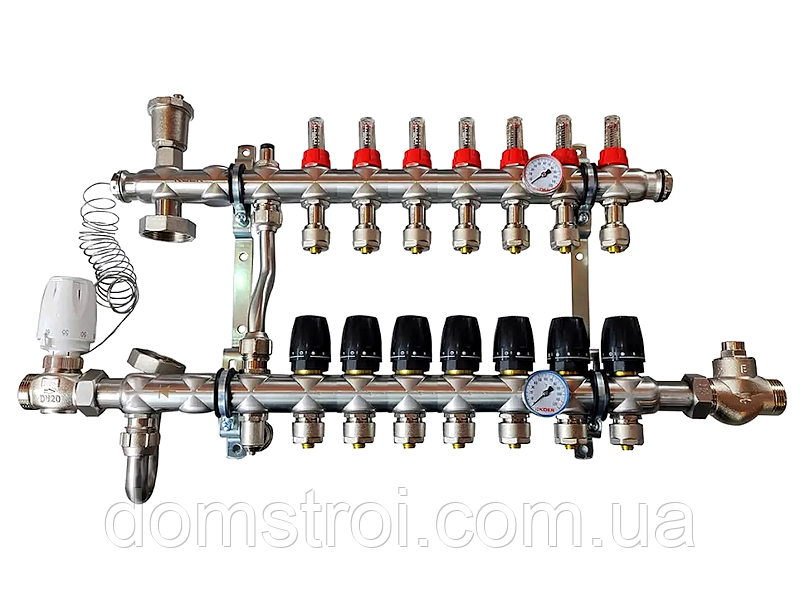

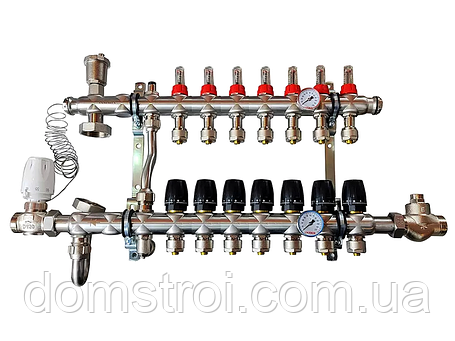

Колектор із вбудованим змішувальним вузлом із нержавіючої сталі SUS304 та євроконусами

Призначення та область застосування
Розподільний колектор зі змішувальним вузлом постачається повністю укомплектованим для спрощення монтажу системи та спільного використання з високотемпературними джерелами тепла або опалювальними приладами (радіаторами).

Увага!
Для оптимальної роботи рекомендується розміщувати колектор якомога ближче до центру обслуговуваної площі та вище контурів, щоб уникнути завоздушення системи.

Примітка!
Рекомендується звертатися до професійних інженерів-проектувальників для проведення розрахунків за температурами, падінням тиску та витратою теплоносія для кожного контуру та приміщення окремо.

Підключення зліва або справа (для колекторів та змішувальних вузлів)
Колектор зібраний для підключення магістралей зліва, але збірка можлива і для підключення справа. Для зміни сторони підключення необхідно:

1. Зняти термометри та їхні стакани.

2. Ослабити накидні гайки кріплення «J»-трубки, насоса та клапанів.

3. Зняти консолі кріплення колектора.

4. Викрутити заглушки для термометрів і встановити на їхнє місце стакани термометрів. Заглушки встановити замість знятих стаканів.

5. Повернути на 180° трубку байпаса.

6. Встановити консолі кріплення назад.

7. Повернути на 180° насос із «J»-трубкою та клапанами. Перед встановленням перевірити цілісність прокладок.

8. Затягнути всі гайки.

9. Вставити термометри в стакани.

Увага!
Не рекомендується кріпити колектор безпосередньо до несучих конструкцій, щоб уникнути поширення вібрацій і шуму. Слідкуйте за цілісністю і захистом колектора від механічних пошкоджень і потрапляння будівельних сумішей.

Примітка!
Якщо недостатньо глибини ніші для стандартного монтажу, насос можна повернути на 90°.

Теплоносій
В якості теплоносія використовується вода. При ризику замерзання рекомендується застосовувати незамерзаючі рідини на основі етилен- або пропіленгліколю з концентрацією не більше 30%.
Важливо: усі елементи системи повинні бути виготовлені з матеріалів, непроникних для кисню, щоб запобігти корозії та пошкодженням.

Випробування на герметичність
Кожен колектор проходить заводське випробування на герметичність. Для випробування разом із контурами рекомендується витримувати тиск протягом 2 годин при значенні, що перевищує робочий у 1,43 раза, але не менше 3 бар.

Увага!
Випробування системи герметичністю з застосуванням газу або повітря має проводитись лише кваліфікованими спеціалістами з відповідними допусками.

Примітка!
Якщо у подаючій лінії відсутній циркуляційний насос, інтегрованого насоса колектора може бути недостатньо для ефективної прокачки всієї системи.

Технічні характеристики

• Максимальний робочий тиск, бар: 6

• Монтажна довжина насоса, мм: 130

• Робоче середовище: вода, гліколь макс. 30%

• Тип термометра: вбудований

• Тип повітровідводчика: автоматичний

• Максимальна обслуговувана площа, м²:
  • при довжині труби 12×2 мм та довжині контуру 60 м: ~80
  • при довжині труби 16×2 мм та довжині контуру 85 м: ~200
  • при довжині труби 20×2 мм та довжині контуру 110 м: ~200

• Глибина шафи, мм:
  • зі стандартним положенням насоса: 135
  • з насосом, поверненим на 90°: 116

• Матеріал колектора: нержавіюча сталь SUS304

• Матеріал додаткової арматури: латунь CW617N нікельована

Габаритно-вісові характеристики

• Кількість виходів: 7+3

• Вага, кг: 7,69

• Довжина корпусу, мм: 695

У комплектацію колектора (гребінки) входить:

1. Байпас - 1шт
2. Колектор на 7 вих (дві планки-подача та обратка) - 1шт
3. Витратоміри - 7 шт
4. Кран термостатичний - 7 шт.
5. Євроконуса 16*3/4 - 14 шт
6. Кріплення для колектора 1" - 2шт
7. Термоголовка з виносним датчиком - 1шт
8. Зворотній клапан під термоголовку - 1шт
9. Повітровідвідник - 1шт
10. Клапан термостатичний - 1шт
11. Клапан зворотної лінії регулювальний - 1шт
12. Термометри - 2шт
13. Дренажний кран - 1шт
14. Ключ керування витратоміром - 1шт
15. Вентиль регулювання байпасу - 1шт
